如今，PCB的尺寸正在缩小，电路板的功能越来越大，随着时钟速度的提高，设计变得越来越复杂。 让我们看看如何处理更复杂的电路板。

简单的PCI电路板形状可以很容易地创建在大多数Edayout工具。 然而，当电路板的形状需要适应高度限制的复杂外壳时，PCB设计师并不容易。 因为这些工具的功能与机械CAD系统不同。 复杂的电路板主要用于防爆外壳，因此受到许多机械的限制。

在EDA工具中重建这一信息可能需要很长时间，而且没有效果。 因为机械工程师可能已经创建了PCB设计师所需的外壳电路板形状的安装孔位置和高度限制。

由于电路板中的弧度和半径，即使电路板的形状不复杂，重建时间也可能比预期的长。

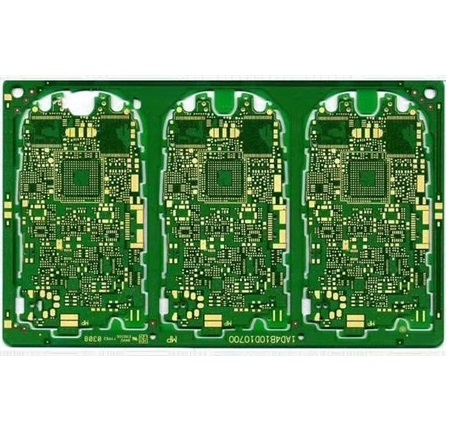

然而，从今天的消费电子产品，你会惊讶地发现，许多项目正试图将所有功能添加到一个小包中，这并不总是矩形的。 你首先想到的是智能手机和平板电脑，但有许多类似的例子。

如果您返回租赁汽车，您可以看到服务员使用手持扫描仪读取汽车信息并与办公室进行无线通信。 该设备还将用于即时收据打印的热打印机连接起来。 事实上，所有这些设备都使用刚性/灵活的电路板，传统的PCB电路板与灵活的印刷电路连接，以便它们可以折叠成小的空间。

如何将已定义的机械工程标准引入PCB设计工具

在机械图纸中重复使用这些数据可以消除重复工作。

我们可以使用DXFIDF或ProStep格式将所有信息输入PCBLayout软件，以解决这一问题。 这不仅节省了大量的时间，而且消除了可能的人为错误。 接下来，我们将逐个了解这些格式。

DXF是机械与PCB设计域之间最广泛使用的格式之一。 自动卡德于20世纪80年代初开发. 该格式主要用于QR数据交换。

大多数PCB工具供应商支持这种格式，并且确实简化了数据交换。 DXF引入/引导需要额外的功能来控制在开关过程中使用的层的不同实体和单元。

几年前，三维功能开始出现在PCB工具中，需要在机械和PCB工具之间传输三维数据。 因此，MentorGraphics开发了IDF格式，其次是在PCB和机械工具之间传输电路板和组件信息。

虽然DXF格式包括电路板的尺寸和厚度，但IDF格式中使用组件的X和Y位置组件的数量和组件的Z轴高度。 这种格式极大地改善了PCB在三维视图中的作用. IDF文件也可以包括在禁止区域的其他信息中，例如电路板顶部和底部。

该系统需要以类似于DXF参数的方式控制IDF文件中包含的内容。 如果某些组件没有高度信息，则在创建过程中可以添加缺失的信息。

IDF界面的另一个优点是，任何一方都可以将组件移动到新的位置或改变电路板的形状，并创建不同的IDF文件。

该方法的缺点是在某些情况下，由于文件的尺寸可能需要很长时间，因此需要对电路板和部件进行重新引入以更改整个文件。

此外，很难通过新的IDF文件来决定哪些变化，尤其是在更大的电路板上。 IDF用户最终可以创建自定义足部以确定这些变化。

为了更好地传输三维数据，设计人员正在寻找一种改进的步骤格式。 步骤格式可以传输电路板的大小和组件的布局，但更重要的是，组件不再是一个简单的形状，只有高度值。

STEP组件模型以三维形式对组件进行了详细而复杂的说明. 电路板和部件信息可以在PCB和机械之间传输。 然而，仍然没有机制来跟踪变化。

为了改进步骤文件的交换，引入了ProStep格式。 这种格式可以与IDF和步骤相同的数据移动，并且有很大的改进-它可以跟踪和改变。 它还可以在主题的原始系统中工作，并在设置基准后对任何变化进行审查。

除了检查变化之外，PCB和机械工程师还可以批准修改电路板形状的所有或单个组件。 他们还可以提出不同的电路板尺寸或组件位置建议。 在ECAD和机械集团之间建立了一个以前从未出现过的ECO（项目更改订单）。

目前，大多数ECAD和机械CAD系统支持使用专业步骤格式来改进通信。 从而节省了大量的时间，减少了复杂的机电设计的成本。

更重要的是，工程师可以创建一个复杂的电路板形状，并通过电子传输它，以避免任何人误解电路板的大小。 从而实现节省时间的目标。
